    可量化的数据： - 精度 - xx工艺/xx综合工具下的面积 - FPGA资源消耗

    难以（或只能粗略）量化的数据： - 加速比（包括 Throughput、Latency） - 系统开销（Energy Breakdown，PTPX 工具会更准一些）

    使用需求

    直接使用已有的 simulator 时，方法需很好地适配实际需求。很多工作是在已有 simulator 基础上进行改造，或者直接自研一个 simulator。在对比过程中，常常会将他人的方法用自己实现的（手搓的）simulator复现，以获得对比数据。

    这也是为什么 Evaluation 部分的性能数据绝大多数以柱状图形式呈现，只有相对值而缺乏绝对量化数据。即使与 CPU/GPU 对比时，也通常不考虑这些通用平台上可用的优化手段，数据大概率仅供趋势参考。

    核心： 重点在于自己的方法逻辑清晰、言之有理、与设计高度契合。

    simulator配置： python实现的simulator一般比较简洁，依赖也少。但C++尤其是早期的一些simulator，配置复杂，最好踩过一次坑后使用docker打包，供自己或别人使用。

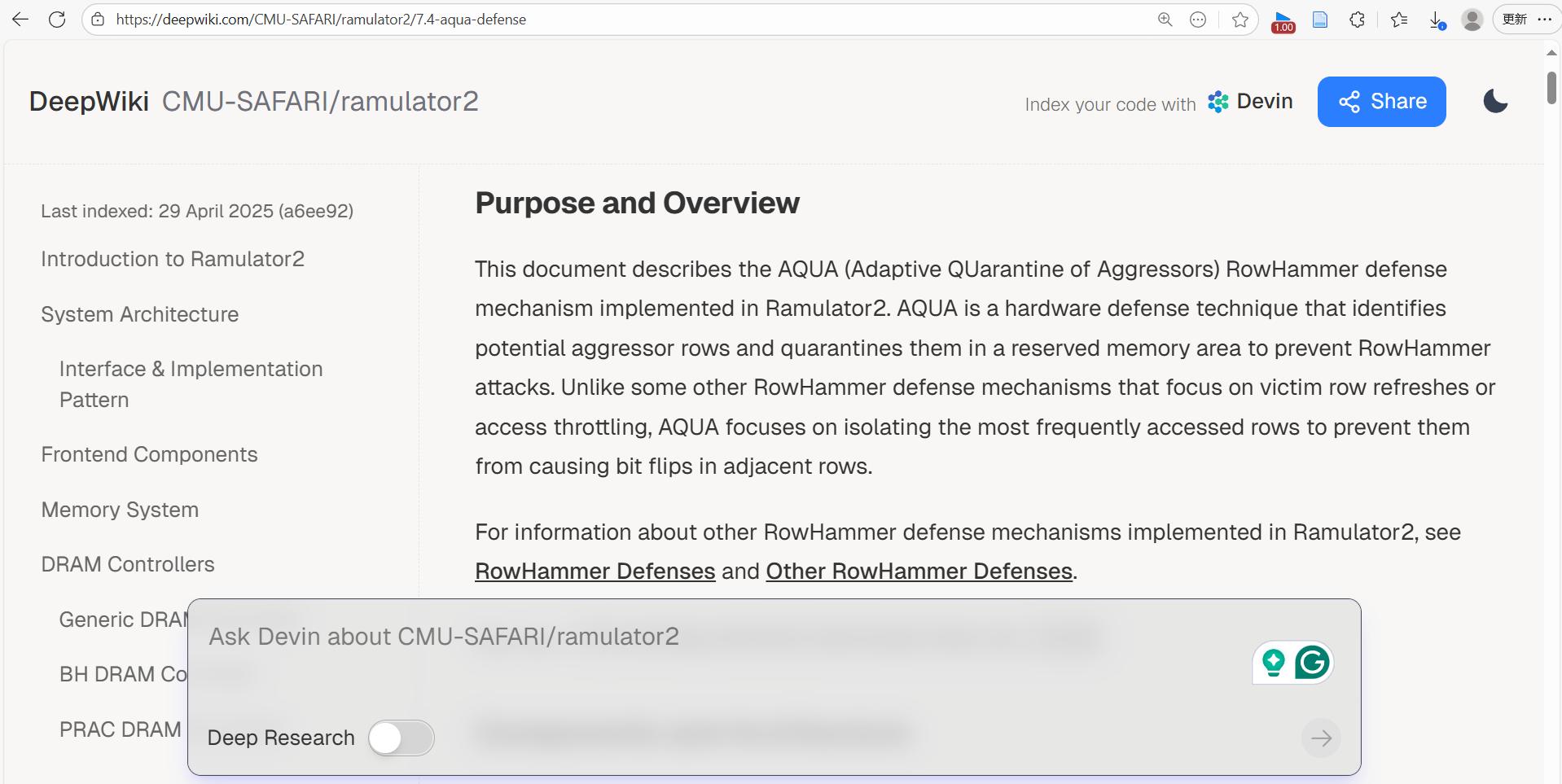

    帮助快速上手github项目的AI工具：deepwiki - 使用仅需将项目链接的github换成deepwiki - 之后可以快速了解项目的架构，然后ask anything，帮助提高看源码效率 deepsiki

  • Simulator

    • Simulator 原理

    • 概念级/数学级评估

      • 用最简单的公式估算执行时间：
      • \(\(\text{Execution Time} \approx \frac{\text{Total MACs}}{\text{Throughput}}\)\)。
      • 其中 Total MACs (总乘加次数): 这是一个静态的模型属性，可以通过分析网络结构（卷积层、全连接层的权重和输入维度）精确计算得出。
      • Throughput 直接按乘法器数量 × 频率估算（理想满载），例如，一个拥有 N 个乘法器、工作在 f GHz 的处理器，其理论吞吐率就是 N × f Giga MACs/second。特点是功耗与延迟数据都相当爆炸，如果对比这类工作需要用相同评估方法，否则没有可比性。 - 补充说明
      • 这类模型本质是一种基于理论峰值的性能估算模型（Performance Estimation Model），处于最高度的抽象层次。

    • 细化的性能模型（逼近时钟级）

      • 将模型分解为卷积/GEMM/激活等算子，分别建模计算与访存，考虑片上缓存命中、带宽与延迟、事件/拓扑调度等；常用 Python 进行原型、C++ 实现高性能与底层细节。
      • 对每个操作建立更精细的性能模型：
      • 计算时间: 基于 MACs，考虑不同数据类型（如 INT8 vs FP32）的计算单元差异。
      • 访存时间: 依据输入/权重/输出数据量与内存带宽、延迟建模估算数据搬运时间。
      • 片上缓存: 引入命中/缺失模型，命中则极短，未命中则需承受 DRAM 高延迟。
      • 事件调度: 将执行视为 DAG，操作需等待所有前驱完成后才能开始。
      • 高精度内存模拟（如 Ramulator）: 以 JEDEC(包含各种规格存储器标准数据) 官方数据为准，精确实现 DRAM 状态机与时序（tCAS/tRCD/tRP…），在离散时钟周期内推进命令与资源冲突，常与 gem5 等全系统模拟器集成（用于CPU/SOC仿真）。
      • 统一思想: 将系统抽象为大型状态机，按离散时间步（如时钟周期）依据规则由当前状态推演至下一状态。

    • 细化的性能模型 (逼近时钟级精度) 补充

      • 为提升精度，需要将更多硬件与模型细节纳入考量，从单一 MAC 计数演进至事件/时钟驱动模型。
      • 原理
      • 模型分解: 将复杂计算任务分解为卷积、矩阵乘、激活、池化等更小操作。
      • 分部建模: 对每个操作建立更精细的模型，考虑计算/访存/缓存/调度等。
        • 计算时间: 依然基于 MACs，考虑数据类型差异。
        • 访存时间: 结合带宽与延迟建模输入/权重/输出的数据搬运时间。
        • 片上缓存: 建立命中/缺失模型。
        • 事件调度: 按 DAG 拓扑顺序执行。
      • 实现语言
      • Python: 适合上层模型快速搭建与验证，便于描述计算图与数据流，便于快速迭代调度策略与硬件参数。
      • C++: 适合高性能与底层细节建模，如地址计算与缓存替换策略，实现高性能。
      • 特点
      • 优点: 精度较高，能捕捉访存行为对性能的关键影响，指导数据排布与循环优化。
      • 缺点: 开发复杂度高，需深入体系结构知识；模拟速度较慢。
    • 高精度、调用官方数据的复杂模拟器 (如 Ramulator)
      • 这是模拟器谱系中最复杂与精确的一类，聚焦关键部件的逼真模拟。
      • Ramulator 案例分析
      • 专注领域: 模拟现代 DRAM 系统行为，作为内存子系统的精细化工具，并非完整系统模拟器。
      • 原理: 精确实现 DRAM 标准（DDR3/DDR4/LPDDR4/HBM）的状态机与时序参数。
      • DRAM 结构建模: 建模通道（Channel）/列（Rank）/片（Bank）/行（Row）/列（Column）。
      • 命令与时序: 模拟 ACTIVATE/PRECHARGE/READ/WRITE 等命令并遵守 JEDEC 大量时序约束（tCAS、tRCD、tRP、tRAS 等），命令可发出取决于 Bank 状态与相关时序是否满足。
      • 调用官方数据: 直接使用厂商 Datasheet 时序参数配置模拟核心，保证与真实硬件行为一致。
      • 整合与使用: 通过标准接口集成进全系统模拟器（如 gem5、ZSim），CPU 访存请求交由 Ramulator 进行精确时序模拟，按计算出的正确时钟周期返回结果。
      • 特点
      • 优点: 精度极高，能复现 Bank/Row 冲突导致的性能下降，可用于研究调度算法与评估不同 DRAM 类型。
      • 缺点: 模拟速度慢、使用与配置复杂，需要深厚体系结构背景。
